设备类型：动辊电机

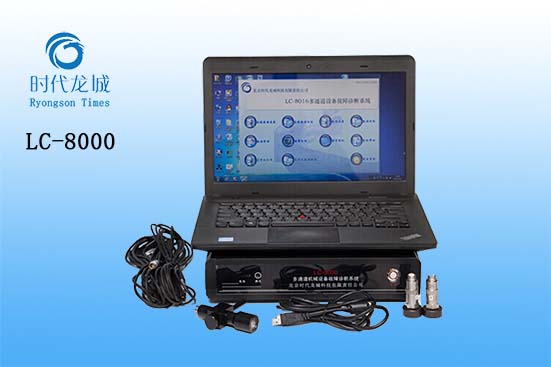

应用仪器：LC-8000振动故障诊断系统

项目类型：离线监测

监测方案：

（1）数据汇总

数据类型	H101		V101		H102		V102		备注
	示值	1X	示值	1X	示值	1X	示值	1X
振动速度	1.72	0.49	1.46		4.2	1.4	1.71	0.78	分析频率 1KHz
加速度峭度指标	2.02		6.18		1.45	2.96	1.86		分析频率 1KHz
	2.72		2.465				2.25

（2）频谱分析

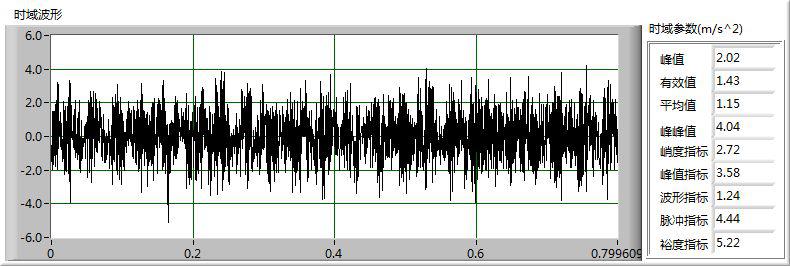

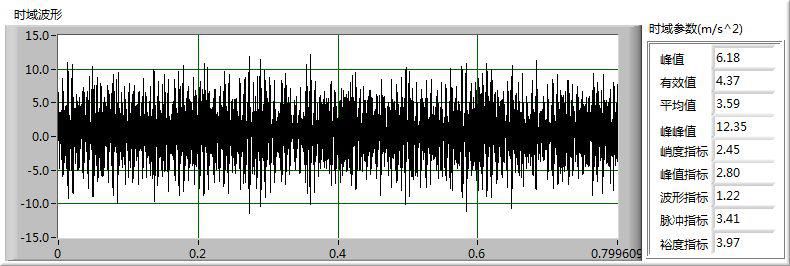

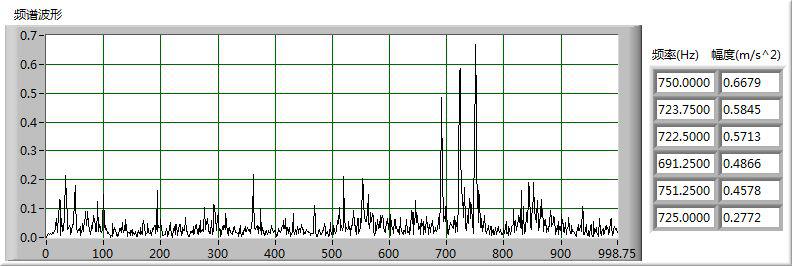

设备名称：2#辊压机动辊电机

设备编号：MX.0-00000422

测点名称：X轴伸端

数据类型：加速度(m/s^2)

分析频率：1000Hz 采样点数：2048

采集时间：2015-04-30 10:58:45 转速： 991.0转/分

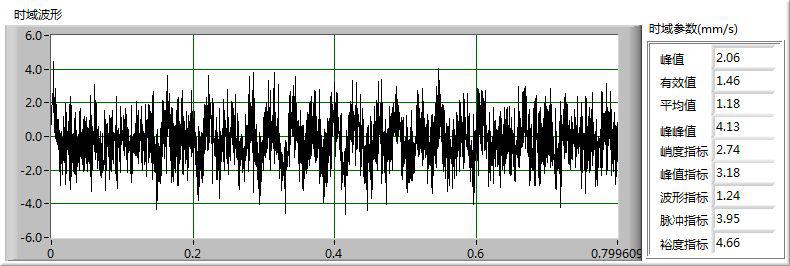

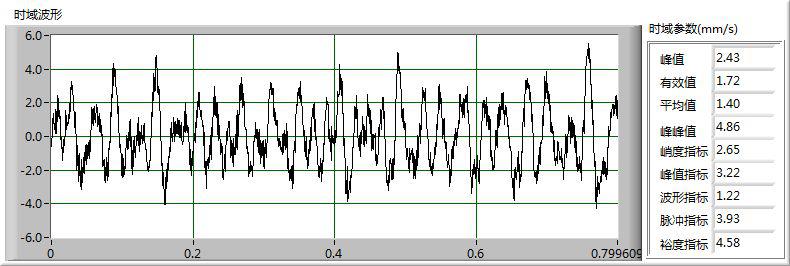

设备名称：2#辊压机动辊电机

设备编号：MX.0-00000422

测点名称：X轴伸端

数据类型：速度(mm/s)

分析频率：1000Hz 采样点数：2048

采集时间：2015-04-30 10:58:16 转速： 991.0转/分

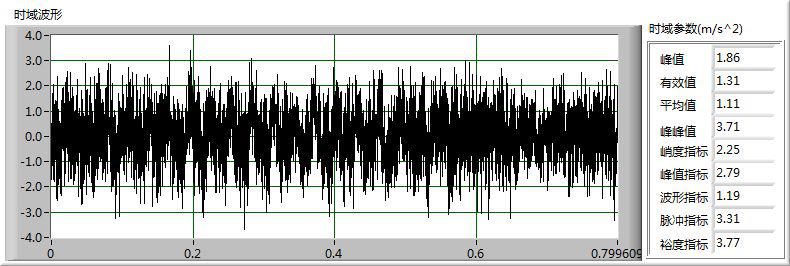

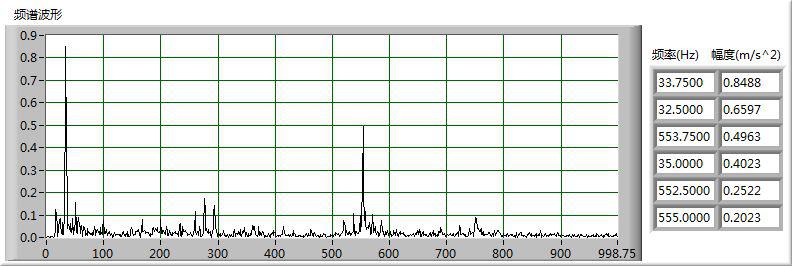

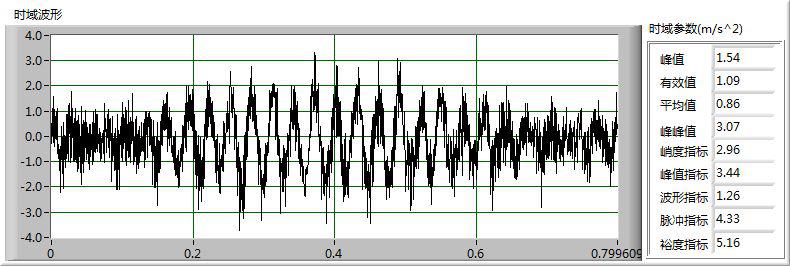

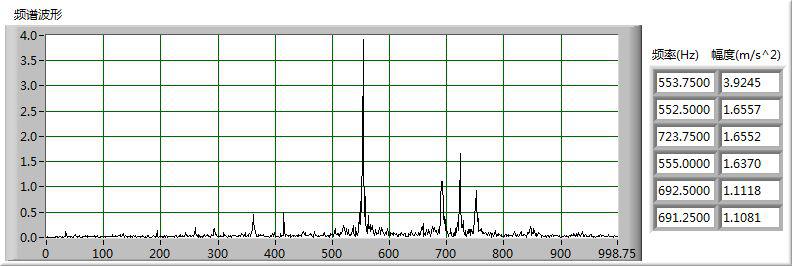

设备名称：2#辊压机动辊电机

设备编号：MX.0-00000422

测点名称：Y轴伸端

数据类型：加速度(m/s^2)

分析频率：1000Hz 采样点数：2048

采集时间：2015-04-30 10:58:38 转速： 991.0转/分

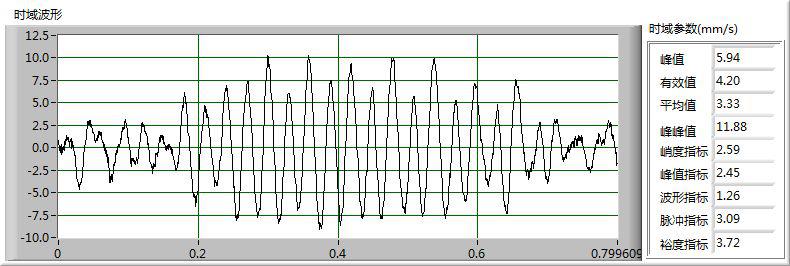

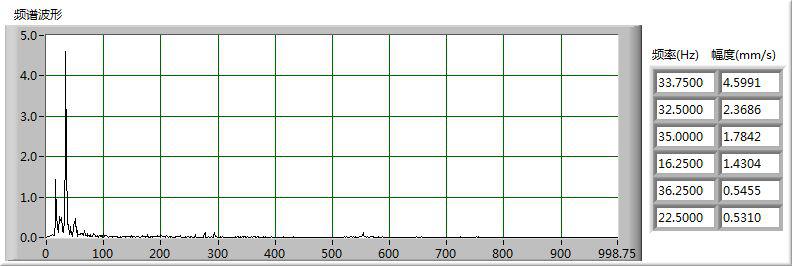

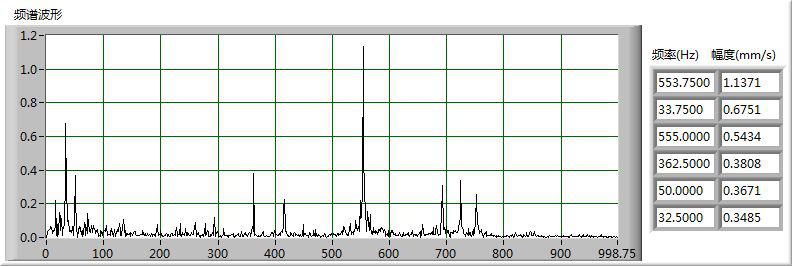

设备名称：2#辊压机动辊电机

设备编号：MX.0-00000422

测点名称：Y轴伸端

数据类型：速度(mm/s)

分析频率：1000Hz 采样点数：2048

采集时间：2015-04-30 10:58:06 转速： 991.0转/分

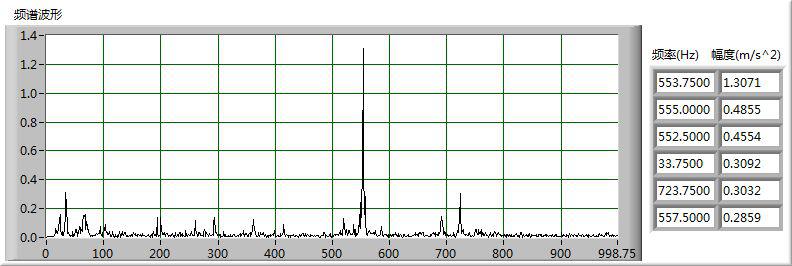

设备名称：2#辊压机动辊电机

设备编号：MX.0-00000422

测点名称：X轴末端

数据类型：加速度(m/s^2)

分析频率：1000Hz 采样点数：2048

采集时间：2015-04-30 10:58:38 转速： 991.0转/分

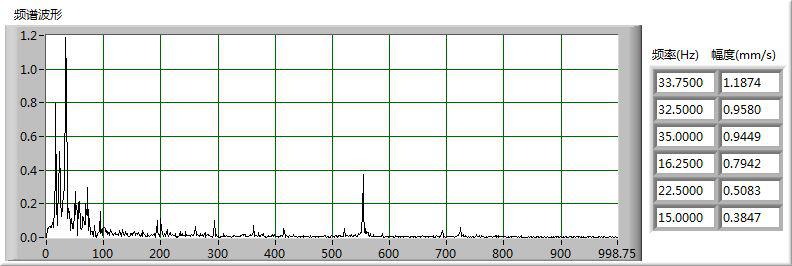

设备名称：2#辊压机动辊电机

设备编号：MX.0-00000422

测点名称：X轴末端

数据类型：速度(mm/s)

分析频率：1000Hz 采样点数：2048

采集时间：2015-04-30 10:58:06 转速： 991.0转/分

设备名称：2#辊压机动辊电机

设备编号：MX.0-00000422

测点名称：Y轴末端

数据类型：加速度(m/s^2)

分析频率：1000Hz 采样点数：2048

采集时间：2015-04-30 10:58:38 转速： 991.0转/分

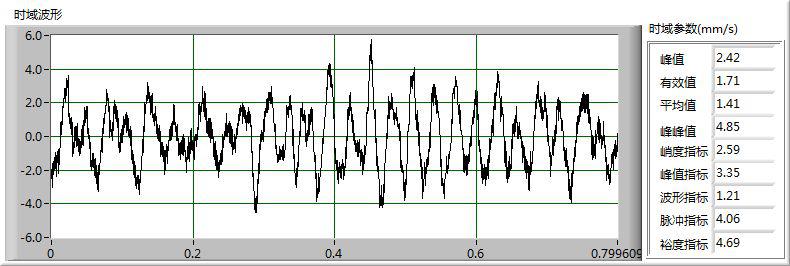

设备名称：2#辊压机动辊电机

设备编号：MX.0-00000422

测点名称：Y轴末端

数据类型：速度(mm/s)

分析频率：1000Hz 采样点数：2048

采集时间：2015-04-30 10:58:16 转速： 991.0转/分

监测结果：

从电机轴承的振动加速度及峭度指标值可以看出，该电机的个别振动值偏高，需要继续观察。
