LC-3000大量程振动分析仪2017-09-26
LC-3000大量程振动分析仪
  • 产品名称： LC-3000大量程振动分析仪
  • 产品编号：
  • 产品型号： LC-3000
  • 产品品牌： 龙城国际
  • 速度： 0.1～199.9mm/s(有效值)
  • 加速度： 0-3000m/s2
  • 位移： 0-30mm
  • 精 度： 振动 5%
  • 频率范围： 10Hz-1KHz
  • 规格尺寸： 185×90×35(mm)
  • 供电： 锂电池，工作时间>6小时

振动分析仪产品简介


LC-3000大量程振动分析仪是一种多功能仪器，它采用了微电子技术和故障诊断技术，掌上电脑作为分析仪器的主体，结合专业化的振动信号处理板而形成的综合系统，是一个全新概念的故障诊断系统。


LC-3000大量程振动分析仪是针对现场便携式应用特别开发的，它即满足了便携式采集的要求，又实现了强大的现场数据采集和设备故障分析功能。具有很高的性价比！ LC-3000大量程振动分析仪机械故障分析仪由LC3000主机、软件及配件构成。


LC-3000大量程振动分析仪不但满足了设备运行状态监测核心关键量的监测，集多功能于一身，而且因其操作简单，所以极大的方便了设备管理人员的使用，尽可能的降低设备维护人员的工作量，同时又提高了设备运行状态监测的水平与故障诊断精度，实现设备运行状态的精细化管理。适合设备维修人员、点检人员、巡检人员、生产人员等各种人群使用，应用极为普遍，具有数据测量、记录、分析等功能，及时发现设备振动故障并且做出判断。

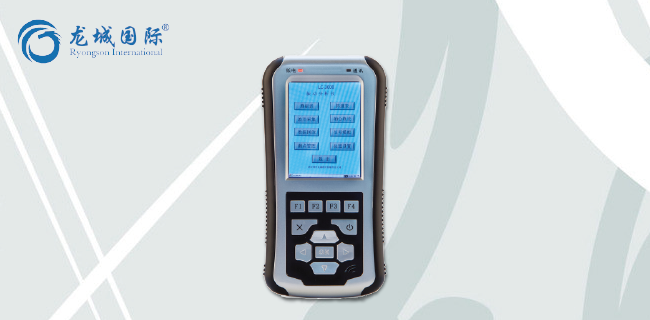

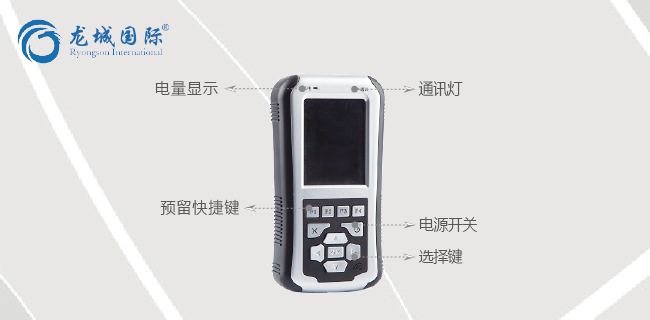

振动分析仪正面整体


振动分析仪产品特点

1.集测振仪，转速表，振动分析仪，轴承诊断仪，故障诊断仪五大功能于一体。

2.使用很简单，可以实现一键采集，一键分析，一键诊断，一键数据上传。

3工艺设计严要求，具有功耗低、性能可靠、造型美观、体积小、重量轻、紧凑便携。

4.按国标制造，测量值与国际振动烈度标准(ISO 2372)比对可直接判断设备运行状态。

5.3.5’大屏幕液晶显示，分辨率高640*480，支持全屏幕触摸操作，可适用于不同的工作环境

6.可显示加速度、速度、位移、峭度等参数的大小

7.可采集时域频谱，频域频谱，可直接观察频率以及幅值的大小。

8.计算能力可满足分析复杂设备的振动要求。

9.存储能力强支持32G，标准配置的4G内存就可满足大容量数据采集的要求

10.支持数据回放，可与PC连接，在电脑上进行数据分析

振动分析仪产品特点软件功能

LC-3000大量程振动分析仪通过软硬件的紧密结合可以完成下列分析及诊断：


1．转子系统状态监测、故障诊断

有各种量纲振动参数显示、时域波形实时显示存储、时域加窗、对数谱、幅值谱、相位谱、自相关、互相关、功率谱、转速三维谱、时间三维谱、轴心轨迹。对于各种转子系统故障（包括：转子不平衡、转子弯曲、不对中、油膜涡动、油膜振荡、旋转失速、喘振、转子与静止件摩擦、转子过盈配合件过盈不足、转子支承系统连接松动、密封和间隙动力失稳、转轴具有横向裂纹）均能达到良好的诊断效果。Windows界面，全中文单/双面机械故障分析软件包，方便实用。


2．滚动轴承的状态检测、故障诊断

具有非量纲参数显示（包括：波形指标、峰值指标、裕度指标、峭度指标）、有量纲显示（包括：加速度、峰值、平均幅值）、时域波形分析、幅值概率密度分析、包络解调、频谱分析功能。对于滚动轴承的内外环、滚动体、保持架的损伤、摩擦及缺油等故障均可进行分析诊断。


3．齿轮箱的状态监测、故障诊断：

具有各种有量纲参数（振动加速度、速度、位移的峰值、平均幅值、有效值）及无量纲振动参数显示、时域平均、频域平均、包络解调、功率谱分析、倒频谱分析功能。可诊断齿轮箱的不同轴、偏心、局部异常、磨损、齿距误差、不平衡等故障。



软件主要有七大功能模块：测振表、振动分析、轴心轨迹、数据回放、测点管理、仪器设置、信号模拟、退出。运行LC3000软件后进入如下图的主界面，可点击屏幕上的按钮进行各个功能模块之间的切换。

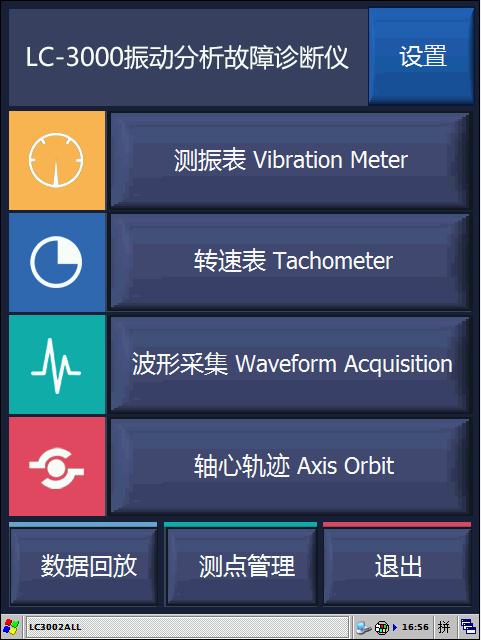

振动分析仪主界面


一．测振表

确定传感器正确连接且放置正确后，可以开始振动数据测量。

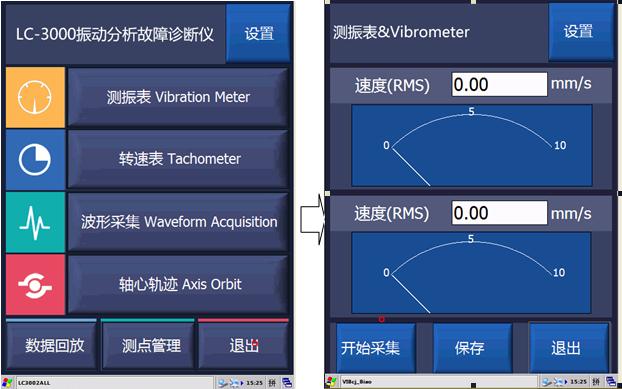

振动分析仪测振表



点击“测振表”按钮，进入双通道测振表界面，可以开始进行振动测量（如上图）。首*行采集设置。点击“设置”按钮设置采集参数，用户可以依照设备的需求设置数据




二. 波形采集

确定传感器正确连接且放置正确后，可以开始采集振动信号进行振动分析。

波形采集可以通过时域和频域波形，来分析采集回来的振动信号，使设备振动更加直观。

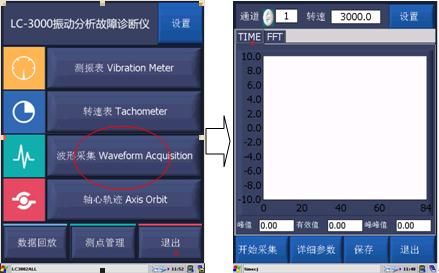

振动分析仪波形采集



三．轴心轨迹

主界面点击“轴心轨迹”按钮，可以进入轴心轨迹界面。设置完成后，确定传感器正确连接且放置正确后，可以开始轴心轨迹采集。

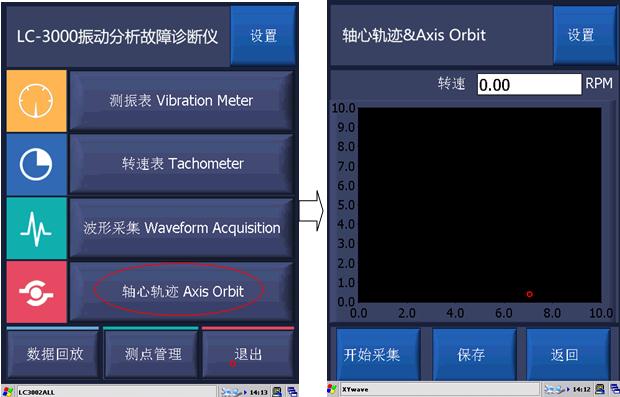

振动分析仪轴心轨迹

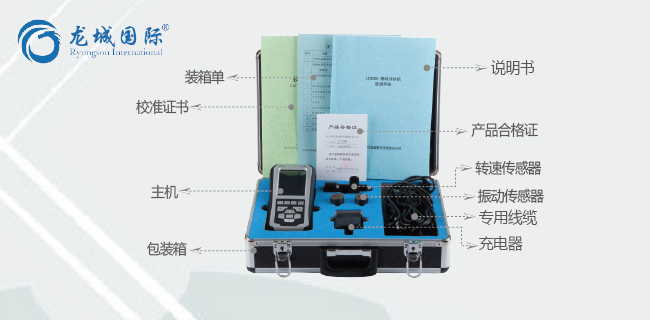

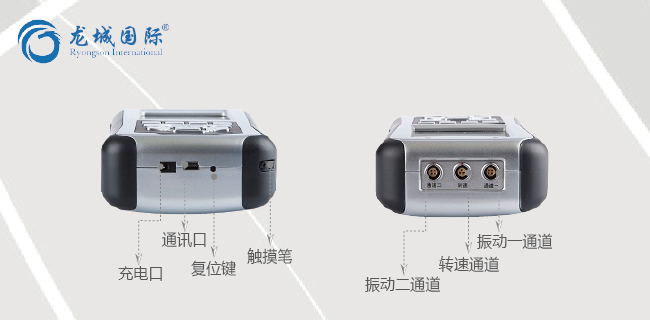

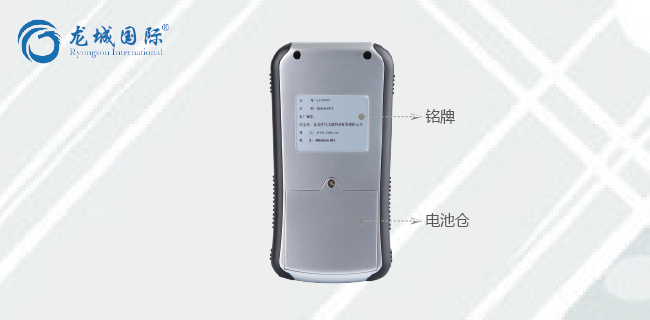

振动分析仪整体展示



振动分析仪整体展示


振动分析仪整体展示


振动分析仪整体展示


振动分析仪整体展示





振动分析仪技术参数




系统功能

技术指标

操作系统：

嵌入式WINCE

存储容量：

4G

液晶显示：

3.5寸真彩液晶屏，640×480像素

触摸屏：

全屏幕触摸操作

通讯：

USB

电池：

锂电池，工作时间>6小时

电子钮扣：

无线射频卡

工作温度范围：

(-10～50)℃

湿度：

95% RH非冷凝




硬件功能

技术指标

通道数：

1/2个振动通道＋1个转速通道

采集参数：

硬件积分处理（不加积分、一次积分、二次积分），可以采集加速度、速度、位移

独立信号处理：

各通道独立的信号处理，确保各通道信号的独立性，杜绝通道间干扰

硬件程控增益放器：

放大倍数1、2、4、8、16、32、64、128、256自动调节，有效地提高了信号的信噪比

同时采保：

硬件多通道同时采样保持，确保多通道振动信号的同相位

抗混滤波：

硬件自动调节

高速*AD：

16位，350K

动态范围：

96dB参数设置

多样性

采样频率、高通滤波、低通滤波、采样长度可以任意设置，方便地记录现场设备安装的各类表计读数信息


频谱分析：


系统功能

技术指标

频谱种类：

频谱种类：幅值谱、功率谱、相位谱、倒频谱等

谱线数：

400,800, 1600，3200

时域采样：

1024, 2048, 4096, 8192，16384

窗函数：

汉宁，矩形等





欢迎关注北京时代龙城科技有限责任公司官网 www.tmlc.cn和公众微信号“北京龙城国际” 或拨打咨询**：400-6616-001来了解更多产品详情及知识小点。


龙城国际二维码

振动分析仪技术参数


系统功能

技术指标

操作系统：

嵌入式WINCE

存储容量：

4G

液晶显示：

3.5寸真彩液晶屏，640×480像素

触摸屏：

全屏幕触摸操作

通讯：

USB

电池：

锂电池，工作时间>6小时

电子钮扣：

无线射频卡

工作温度范围：

(-10～50)℃

湿度：

95% RH非冷凝




硬件功能

技术指标

通道数：

1/2个振动通道＋1个转速通道

采集参数：

硬件积分处理（不加积分、一次积分、二次积分），可以采集加速度、速度、位移

独立信号处理：

各通道独立的信号处理，确保各通道信号的独立性，杜绝通道间干扰

硬件程控增益放器：

放大倍数1、2、4、8、16、32、64、128、256自动调节，有效地提高了信号的信噪比

同时采保：

硬件多通道同时采样保持，确保多通道振动信号的同相位

抗混滤波：

硬件自动调节

高速*AD：

16位，350K

动态范围：

96dB参数设置

多样性

采样频率、高通滤波、低通滤波、采样长度可以任意设置，方便地记录现场设备安装的各类表计读数信息


频谱分析：


系统功能

技术指标

频谱种类：

频谱种类：幅值谱、功率谱、相位谱、倒频谱等

谱线数：

400,800, 1600，3200

时域采样：

1024, 2048, 4096, 8192，16384

窗函数：

汉宁，矩形等

振动分析仪型号选择


型号

振动通道数

转速通道

温度测量

电子标签

功能

LC-3001

单通道

√

×

×

速度、加速度、振动值测量

LC-3001C

单通道

√

√


速度、加速度、振动值和温度测量值

LC-3001D

单通道

√

×

√

速度、加速度、振动值测量以及电子标签功能

LC-3001CD

单通道

√

√

√

速度、加速度、振动值和温度测量值以及电子标签功能

LC-3002

双通道

√

×

×

速度、加速度、振动值测量

LC-3002C

双通道

√

√

×

速度、加速度、振动值和温度测量值

LC-3002D

双通道

√

×

√

速度、加速度、振动值测量以及电子标签功能

LC-3002CD

双通道

√

√

√

速度、加速度、振动值和温度测量值以及电子标签功能
